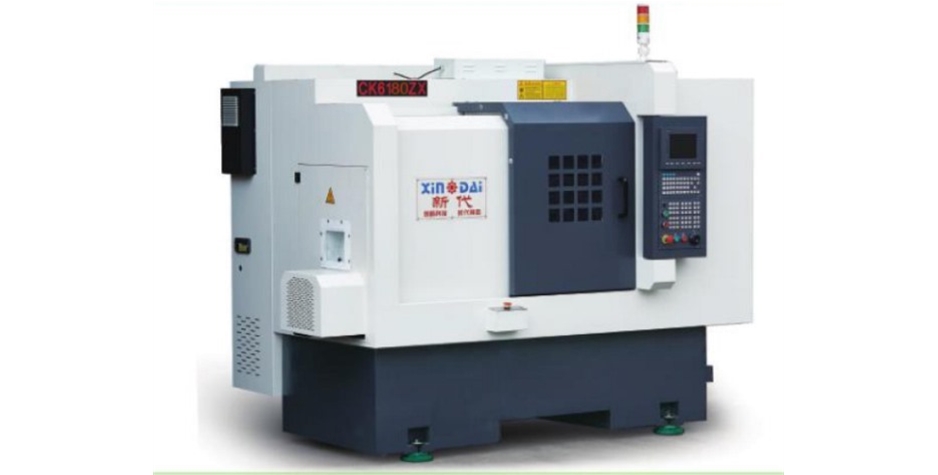

CK6180数控车床（排刀机）技术文件
产品名称： 80数控车床(排刀机) 生产与销售商： 大英新代
我们非常乐意为贵公司提供优良的产品以及的技术服务，敝司将保证产品质量，提供完善的售前、售后服务！ 如您有疑问，请随时我联系。
联络人： 温先生 全国服务热线：13929480028（带微信功能，可加微信）
QQ: 897154365 E-Mail: jyfactory@163.com http://www.china-cnc-lathe.com
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
80数控车床(排刀机) |
CK6180数控车床（排刀机） |
台 |
|
|
|
|
付款方式：
|
|
|
|
|
|
|
交货时间：
|
|
|
|
|
|
|
一、基本配置:
|
序号 |
规格型号 |
CK6180ZX |
数量 |
1台 |
价格 |
¥： |
|
|
主 要 配 置 |
|||||||
|
1 |
机床控制器： |
台湾新代6TA-E（总线 绝jie对 值）不用回原点 台湾新代X轴伺服电机1.7KW（带刹车总线 绝jie对 值） 台湾新代Z轴伺服电机1.7KW(不带刹车总线 绝jie对 值） |
|||||
|
2 |
X轴驱动器及电机: |
||||||
|
3 |
Z轴驱动器及电机: |
||||||
|
4 |
主轴驱动器： |
阿尔法驱动器（7.5KW） |
|||||
|
5 |
主轴电机： |
阿尔法伺服电机（7.5KW） |
|||||
|
6 |
丝杆： |
台湾上银或银泰滚珠丝杆 |
|||||
|
7 |
导轨： |
台湾滚上银或银泰珠导轨 |
|||||
|
8 |
丝杆轴承 |
日本NSK 轴承 |
|||||
|
9 |
主轴： |
台湾通福套筒主轴 |
|||||
|
10 |
机架材质： |
铸件连体床身 |
|||||
|
11 |
外罩钣金 |
外罩,颜色黑白主色 |
|||||
|
標 準 配 置 STAND CONFIGURATION |
|||||||
|
1 |
自动润滑系统（昱普润滑油泵） |
||||||
|
2 |
液压夹紧系统（格耀液压站总成） |
||||||
|
3 |
三色LED 指示灯（HNDT） |
||||||
|
4 |
|
||||||
|
5 |
工作照明灯（LED） |
||||||
|
6 |
拉杆、锁套各一件 |
||||||
|
7 |
夹头2个、延长杆2条、刀架标配6个（2个镗孔、4个排刀） |
||||||
|
8 |
内六角扳手和说明书个一套 |
||||||
|
9 |
|
||||||
二、价格:
|
总价 |
RMB：¥： |
大写 |
柒 |
备注： 含增值税 ☑ 不含税□ |
|
交期 |
|
|||
|
付款方式 |
|
|||
|
其他 |
|
|||
三、主要技术参数指标:
|
导轨滑动方式 |
直线导轨 |
|
|
加工范围 |
X轴Max大行程 |
900mm |
|
Y轴Max大行程 |
|
|
|
Z轴Max大行程 |
330mm |
|
|
Max大回转直径 |
380mm |
|
|
刀台回转直径 |
120mm |
|
|
顶针间Max大加工长度 |
|
|
|
移动速度 |
X轴G00速度 |
24M/MIN |
|
Y轴G00速度 |
|
|
|
Z轴G00速度 |
24M/MIN |
|
|
主轴 |
型号 |
A2-8 |
|
主轴通孔 |
108 |
|
|
主轴Max高转速 |
1500r/m |
|
|
Max大通过棒料 |
85mm |
|
|
刀架 |
装刀方式 |
排刀 |
|
刀柄型号 |
排刀16*16 镗孔20 |
|
|
机床重量 |
设备净重(T) |
2.4T |
|
机床尺寸 |
长*宽*高（mm） |
2000*1650*1800 |
|
尾顶 |
行程 |
|
.
|
大英新代数控车床检验数据 |
|||||
|
序号 |
检验项目 |
验收结果 |
允许值 |
备注 |
|
|
1 |
加工精度 |
X轴 |
±0.005 |
±0.01 |
|
|
Y轴 |
|
±0.01 |
|
||
|
Z轴 |
±0.005 |
±0.01 |
|
||
|
2 |
重复定位精度 |
X轴 |
±0.002 |
±0.05 |
|
|
Y轴 |
|
±0.05 |
|
||
|
Z轴 |
±0.002 |
±0.01 |
|
||
|
3 |
加工精度 |
±0.005 |
±0.015 |
|
|
|
4 |
加工工件圆度 |
0.004 |
±0.005 |
|
|
|
5 |
加工工件平面度 |
0.02 |
≤0.02 |
|
|
|
6 |
加工工件的表面粗糙度 |
1.2 |
≤1.6 |
|
|
|
7 |
加工锥度（100MM）长 |
0.01 |
≤0.02 |
|
|
|
8 |
主轴跳动 |
0.004 |
≤0.007 |
|
|
|
9 |
液压刀塔重复精度 |
|
±0.006 |
|
|
|
10 |
主轴分度精度 |
|
≤1° |
|
|
|
11 |
动力头直角度（50mm） |
|
≤0.03 |
|
|
|
|
|
|
|
|
|
|
结论：
|
|||||
四、运输及准备事项:
1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。
2、机床到买方指定地点后，卸车费用由买方负责，卖方协助卸车，和搬运到指定地点。
3、买方需要准备物品：抗磨液压油（一台机28L）、导轨油、切削液、电缆线等物品。
五、机床特点:
1、该机床整体铸件床身，床身床脚采用树脂砂铸造，实效处理，采用超音频淬火。结构稳定，刚性可靠。
2、该机床内防护为整体移动内防护，比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨，更好防护了电器设备。不仅有利的机床的保养和清理工作，更加延迟的机床的使用寿命。
3、Z轴采用日本小巨人设计结构，导轨为水平台阶式放置，大大提高了导轨的耐磨性和刚性。
4、机床使用自动润滑计量油排，确保每个需要润滑的位置都有润滑油进入。
5、机床控制系统和伺服均采用总线绝MAX对值，开机不用回零点。
六 技术服务要求 ：
1、安装调试：卖方现场免费安装、调试设备，并对操作人员进行简单培训，如操作人员无操作经验，短时间无法进行正常生产，操作人员需到我公司进行培训，吃住自负。
2、技术支援：卖方提供有效的技术支援，可跟根据产品的技术特性，进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。
3、保修期限：机床验收后，机床提供12个月免费保修，保修期内免费维修服务，且服务及时有效。若机床出现非机床自身质量问题引起的维修，卖方需要收取服务费。
4、服务时间承若：卖方在接到机床故障报修2个小时内做出处理。如需要到现场，24个小时内，售后服务人员到现场处理（省內）。
5、保修期满后服务：保修期满后，卖方可长期向买方提供优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换，需另收人工差旅费。
七、验收：
1、验收标准：安装技术要求标准进行验收。或者按照客户订单要求进行验收。
2、在买方工厂进行安装、调试完成进行终验收，按国标（GB/T8771.2-1998）和技术协定内容验收设备几何和位置精度并加工标准试件，双方确认。
3、客戶可到本工厂进行机床验收(费用由买方自行负责).
4、卖方在安装、调试好机床身边后，买方应在<<验收合格>>单或者送货单上面签字，若有品质异议应在收到机床后七日内书面向供方提出，否则视为品质合格。
八、机床工作环境
1、电压：~380V±10%；
2、频率： 50±1HZ；
3、环境温度：5~40°度；
4、相对湿度：<90%。
5、功率可达： 15KW
九、其他事项：
其他未写明事项由买卖双方协商处理。
