32-36系列

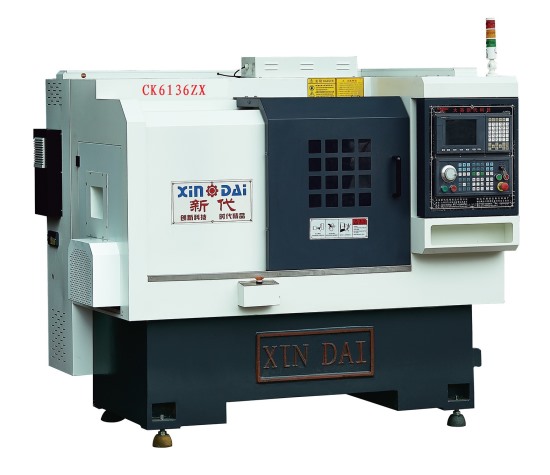

CK6136ZX数控车床(排刀机)技术文件

名称:CK6136ZX数控车床(排刀机)技术文件

详细信息

CK6136ZX数控车床(排刀机)   CK6136ZX数控车床排刀机)技术文件




产品型号:CK6136ZX数控车床排刀机)(X轴行程 780mm Z轴行程 280mm)


产品名称: 36数控车床(排刀机)    : 大英新代


    我们非常乐意为贵公司提供的产品以及的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com


品名

规格型号

单位

数量

单价(万)

税点(17%

备注

36数控车床(排刀机)

CK6136ZX数控车床(排刀机)









付款方式:

交货时间:

.


36数控车床(排刀机)  36数控车床(排刀机) 内部结构图      36数控车床(排刀机) 内部结构图     36数控车床(排刀机) 内部结构图



一、基本配置

序号

规格型号

CK6136ZX

数量

 1

价格



主 要 配 置

1

机床控制器:

台湾新代21TA(版)(买家指定)

2

X轴驱动器及电机:

日本安川(带刹车0.85KW)(买家指定)

3

Z轴驱动器及电机:

日本安川0.85 KW)(买家指定)

4

主轴伺服驱动器:

阿尔法伺服驱动4KW

5

主轴伺服电机:

阿尔法伺服电机3.7KW

6

丝杆:

台湾上银或者银泰P4

7

导轨:

台湾上银或者银泰P4

8

主轴:

台湾普森 (买家指定)

9

机架材质:

铸件连体床身

              標 準 配 置 STAND CONFIGURATION

1

自动润滑系统

2

液压夹紧系统

3

三色LED 指示灯



冷却系統



工作照明灯



拉杆、锁套个一件



夹头2个、延长杆2条、刀架标配6个(2个镗孔、4个排刀)



内六角扳手和说明书个一套

客户买家指定) 配 置 optional  CONFIGURATION



1.

端铣侧铣互换动力头(1组两个头)1

2.

跟刀架1个

3.

内饰全防护钣金





二、价格

总价

RMB:

大写



备注: 含增值税○     不含税●

交期



付款方式



其他



三、运输及准备事项

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后,卸车费用由买方负责,卖方协助卸车,和搬运到指定地点。

3、买方需要准备物品:抗磨液压油(一台机28L)、导轨油、切削液、电缆线等物品。

四、主要技术参数指标

导轨滑动方式

直线导轨

价格范围

X轴行程

780mm

Y轴行程



Z轴行程

280mm

回转直径

380mm

刀台回转直径

99mm

移动速度

X轴G00速度

24M/MIN

Y轴G00速度



Z轴G00速度

24M/MIN

主轴

型号

A-4

主轴通孔

45

主轴转速

4000r/m

通过棒料

35mm

刀架

排刀方式

排刀

刀柄型号

排刀16*16  镗孔20

机床重量

设备净重(T)

2.3T

机床尺寸

长*宽*高(mm)

1900*1550*1780









五、机床特点

1、该机床整体铸件床身,床身床脚采用树脂砂铸造,实效处理,采用超音频淬火。结构稳定,刚性可靠。

2、该机床内防护为整体移动内防护,比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨,更好防护了电器设备。不仅有利的机床的保养和清理工作,更加延迟的机床的使用寿命。

      3、Z轴采用日本小巨人设计结构,导轨为水平台阶式放置,大大提高了导轨的耐磨性和刚性。

       4、机床使用自动润滑计量油排,确保每个需要润滑的位置都有润滑油进入。



 技术服务要求

1、安装调试:卖方现场免费安装、调试设备,并对操作人员进行简单培训,如操作人员无操作经验,短时间无法进行正常生产,操作人员需到我公司进行培训,吃住自负。

2、技术支援:卖方提供有效的技术支援,可跟根据产品的技术特性,进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限:机床验收后,机床提供12个月免费保修,保修期内免费维修服务,且服务及时有效。若机床出现非机床自身质量问题引起的维修,卖方需要收取服务费。

4、服务时间承若:卖方在接到机床故障报修2个小时内做出处理。如需要到现场,24个小时内,售后服务人员到现场处理(省內)。

5、保修期满后服务:保修期满后,卖方可长期向买方提供优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换,需另收人工差旅费。

、验收:

1、验收标准:安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行终验收,按国标(GB/T8771.2-1998)和技术协定内容验收设备几何和位置精度并加工标准试件,双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后,买方应在<<验收合格>>单或者送货单上面签字,若有品质异议应在收到机床后七日内书面向供方提出,否则视为品质合格。

八、其他事项:



其他未写明事项由买卖双方协商处理。
